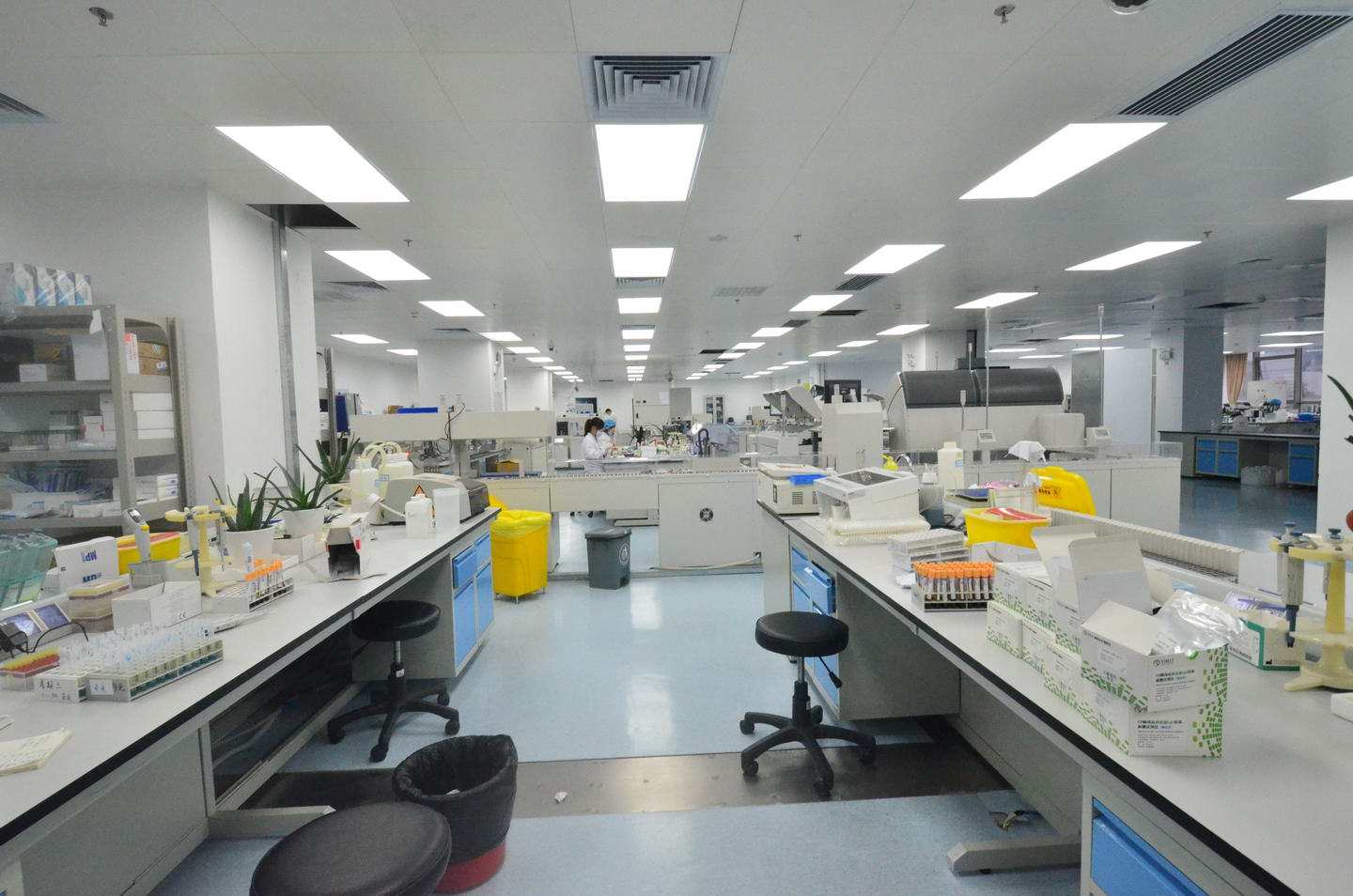

實驗室裝修設計工程的具體內容



　一、實驗室設計通風系統

　　普通實驗室設計的通風系統設計不合理，造成室內有害氣體排除不徹底，空氣壓力失控、噪聲不達標。一般是多臺通風柜連接到一起，經主管道排至室外;室外管道末端采用變頻離心風機，風機的選型滿足同時開啟的最大排風量需求，VAV變風量通風柜充分考慮了人員安全、節約能耗等因素，每臺通風柜配有一套VAV變風量風閥、快速執行機構、位移傳感器、面風速傳感器等，結合管道靜壓變頻系統，形成在通風柜視窗開啟的任意高度都能保證均衡的面風速— 0.5m/s，送風風量為排風的70%-90%，根隨排風量的變化而自動調整送風量，采用連動式控制方式，從而達到安全、節能的效果。廢棄排放問題也不容忽視，信高公司針對復雜多樣的實驗室廢棄選擇不同的處理介質，錐形導流增壓設計加大了廢氣與吸附介質的接觸面積，提高處理效率。

　二、實驗室設計配電系統

　　如配電系統考慮不周，配電不足或不平衡會影響正常的實驗室工作!沒有考慮專用地線、UPS電源系統，儀器無法正常工作。實驗室設計所用儀器種類繁多，因各種儀器的用電功率不同，所以工業布局中，儀器的位置確定很關鍵，充分考慮電源負荷的預留，實驗室設計很多儀器用到UPS電源，考慮所需配電強度與安數時，為了避免儀器之間相互干擾帶來的實驗數據不準確，信高公司建議大型分析儀器需要配置與建筑接地嚴格分開的地線系統。

　　三、實驗室設計給排水系統

　　普通實驗室設計的給排水設計、施工不規范，管材不防腐，影響實驗質量和使用壽命。實驗室市政給水及下水系統設計、施工除嚴格遵照設計規范進行，管線材質選用同樣至關重要。新型抗腐蝕管材性價比明顯高于普通低價管材，對于生物、制藥類特殊用水的純水管線，則需采用金屬離子溶出率低的管材。信高公司在設計給排水時，是以實驗功能為基礎的，根據實驗臺、通風柜等設備的用水位置，在施工時進行建議預留，方便后期實驗室設計設備用水時連接使用。實驗室廢水凈化處理系統采用智能化控制系統，對含不同污染物的廢水采用入口檢測、工藝設定、達標排放的專用實驗室廢水處理系統。

　　四、實驗室設計匯流供氣系統

　　通風柜的功能中主要的是排氣功能，在化學實驗室中，實驗操作時產生各種有害氣體、臭氣、濕氣以及易燃、易爆、腐蝕性物質，為了保護使用者的安全，防止實驗中的污染物質向實驗室擴散，在污染源附近要使用通風柜，以往通風柜使用臺數較少，只在特別有害且危險的氣體及產生大量熱的實驗中使用。通風柜只擔負實驗臺的輔助功能。考慮到改善實驗環境，在實驗臺上進行的實驗逐漸轉移到通風柜內，這就要求在通風柜里要有適于設備使用的功能。

　　特別是大多新建的實驗室都要求有空調，因此在建筑的初步設計階段就要將通風柜的使用臺數納入空調系統的計劃。由于通風柜在生化實驗室中占有非常重要的位置，從改善實驗室環境、改善勞動衛生條件，提高工作效率等方面考慮，通風柜的使用臺數飛躍地增加。隨之而來的是通風管道，配管、配線、排風等都成為實驗室建設的重要課題。

　　使用通風柜目的是排出實驗中產生的有害氣體，保護實驗人員的健康，也就是說要有高度的安全性和優越的操作性，這就要求通風柜應具有如下功能：

　　五、實驗室設計功能

　　(1) 釋放功能：應具備將通風柜內部產生的有害氣體用吸收柜外氣體的方式，使其稀釋后排除室外的機構。

　　(2) 不倒流功能：應具有在通風柜內部由排風機產生的氣流將有害氣 體從通風柜內部不反向流進室內的功能。為確保這一功能的實現，一臺通風柜與一臺通風機用單一管道連接是好的方法，不能用單一管道連接的，也只限于同層同一房間的可并連，通風機盡可能安裝在管道的末端(或層頂處)。

　　(3) 隔離功能：在通風柜前面應具用不滑動的玻璃視窗將通風柜內外進行分隔。

　　(4) 補充功能：應具有在排出有害氣體時，從通風柜外吸入空氣的通道或替代裝置。

　　(5) 控制風速功能：為防止通風柜內有害氣體逸出，需要有一定的吸入速度。決定通風柜進風的吸入速度的要素有：實驗內容產生的熱量及與換氣次數的關系。其中主要的是實驗內容和有害物的性質。通常規定，一般無毒的污染物為0.250.38m/s ，有毒或有危險的有害物為0.40.5 m/s ，劇毒或有少量放射性為0.50.6m/s ,氣狀物為0.5m/s ,粒狀物為1m/s 。為了確保這樣的風速,排風機應有必要的靜壓,即空氣通過通風管道時的摩擦阻力。

　　確定風速時還必須注意噪音問題,通過空氣在管道內流動時以710m為限,超過10m將產生噪音,通常實驗室的(室內背景噪聲級)噪聲限制值為70dBA,增加管道裁面積會降低風速,也就降低噪音,考慮到管道的經費和施工問題,必須慎重選擇管道及排風機的功率。

　　(6) 耐熱及耐酸堿腐蝕功能：通風柜內有的要安置電爐，有的實驗產生大量酸堿等有毒有害氣體具有極強的腐蝕性。通風柜的臺面，襯板、側板及選用的水咀、氣咀等都應具有防腐功能。在半導體行業或腐蝕性實驗中使用硫酸、硝酸、氫氟酸等強酸的場合還要求通風柜的整體材料必須防酸堿，須采用不銹鋼或PVC材料制造。
