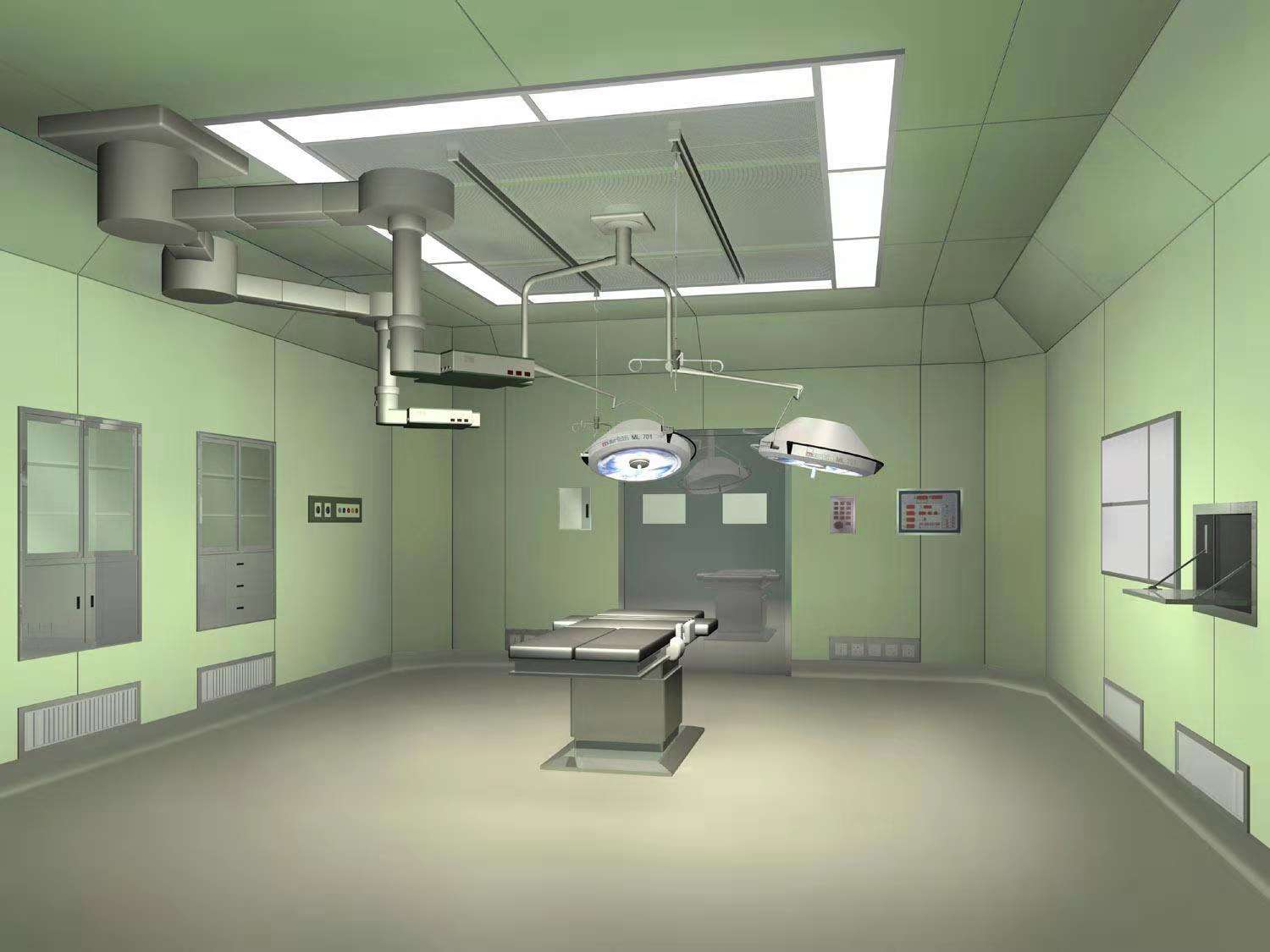

潔凈手術室空調凈化系統的特點、設計及安裝

潔凈手術室空調系統的特點、設計及安裝

　　摘 要 　　現代醫院的發展，對室內環境的要求越來越高，醫院的潔凈手術部尤其突出，由此導致潔凈手術部的空調系統的能耗水漲船高。文章就空調系統的優化以及為之服務的自動控制系統，做出了新的改進設計。
　　關鍵詞
　　手術部新風系統 凈化空調系統 自動監控系統
　　一、凈化空調系統設計
　　（一）集中新風機組的過濾系統
　　按照《醫院潔凈手術部建筑技術規范》（以下簡稱《規范》）規定，醫院潔凈手術部新風系統可采用集中系統，而集中新風機組送新風已是現如今各醫院潔凈手術部處理新風的首選方案。空氣過濾方面一般在凈化空調系統中至少設置三級，第一級應設置在新風口或緊靠新風口處，第二級應設置在系統的正壓段，第三級應設置在系統的末端或緊靠末端的靜壓箱附近。現如今國內比較常見的做法是集中新風機組內設置粗效、中效、亞高效三級過濾，而循環機組設置粗效、中效，末端高效三級過濾，確保凈化要求。

　　（二）濕度優先和干盤管控制原理
　　對于潔凈空調系統來說，溫濕度的處理是保證系統恒溫恒濕的關鍵，尤其在我國的東南地區，夏季天氣悶濕高熱，空調室內的高濕度往往發生在非設計工況，這是由于非設計工況時室內的顯熱負荷降低，而潛熱負荷變化不大，導致室內的熱濕比減少，降低了系統的除濕能力。
　　依據《規范》要求，手術部空調系統模式是由集中新風處理機組與手術室循環機組所組成，由于新風集中處理，強調了手術室合適的溫濕度控制，這樣一是提出了濕度有限控制的理念，即將相對濕度控制在50%左右使微生物處于最不利環境，或者說實現無菌環境關鍵之一就是濕度控制。二是提出了“余濕是污染物”的理念，新風的任務是消除室外的污染，即余濕與其他污染物。其他污染物可通過在新風機組內設置初中亞高效過濾器來解決，而余濕的處理可通過技術手段來對付。
　　在夏季工況，可加大新風機組的制冷量，將新風通過新風機組內多排表冷盤管集中降溫除濕處理，盡可能的將新風所含的絕對濕度降到最低，確保處理過的新風的送風焓值不大于手術室內設定值。此時過干的新風可以抵消室內的散濕，而循環機組只須承擔室內顯熱負荷，使機組盤管趨向于干盤管方式運行，避免產生大量冷凝水的同時也避免了傳統恒溫恒濕處理方式中的大量冷熱量抵消，整體能耗大大降低。同時，由于循環機組所排出冷凝水的減少，也最大限度降低了在循環機組中滋生細菌的可能性，從而可以保護設置在末端的高效過濾器，延長使用壽命。
　　（三）防止空調系統二次污染的措施
　　在潔凈空調系統中，主要的污染物是余濕余熱和塵菌等。在各空氣處理機組盤管前加初、中效過濾器；在機組結構上將盤管設置在正壓段，以利于冷凝水順利排出，徹底杜絕因積水而滋生細菌、污染和臭氣；盤管翅片采用親水膜平翅片，有效減少系統中的水滴，確保高效過濾器之前系統內的空氣相對濕度不大于75%；將過濾器設在風機與盤管之間，使過濾器既滿足處于機組正壓段的要求，又能保護盤管，減少盤管上的積塵積菌。
　　（四）新風的恒定和保證
　　依據《規范》，對于潔凈手術部的新風量有著嚴格的要求，且需盡可能的取最大值，為了保證新風量的供給正常，在所有自取新風機組的入口處均設置電動密閉閥，機組停機時電動密閉閥處于關閉狀態；循環機組新風支管道上設置電動雙位機械式定風量閥，當某一系統正常運行時，其所屬的新風電動雙位機械式定風量閥打開到最大新風量位置，機組送風機變頻到所需風量，排風機啟動，該系統處于工作狀態，當系統停止使用，其所屬的新風電動雙位機械式定風量閥打開到保證正壓所需的風量值，保證系統的正壓。
　　（五）優化系統降低能耗
　　因在手術設施要求、裝備性能以及環境控制質量等直接與手術相關的因素上不能降低，因此我們需要在技術手段上，通過優化系統，降低造價成本及能耗；采取相應的措施，提高手術室使用率，加快手術周轉率，加大手術量；改革醫療體系、推廣性價比高的醫療模式等非手術相關的因素，才能有效降低手術成本，主要節能措施如下：
　　1.自控節能。潔凈空調自控系統可實現全面監控，并可自動運行，可使空調設備運行方案達到最優，每年節約設備運行費用10%～30%。循環機組、新風機組風機變頻控制，使空調送風風壓始終能夠滿足系統阻力變化，達到系統風量的要求的同時，滿足節能的需要。系統運行穩定性強，可靠性高，溫濕度控制精度高，可使凈化區域的濕度值精度分別控制在±1℃和±5%以內，中控室界面控制范圍可進行自行設置，范圍越大，設備運行成本越低。循環機組采用干盤管和濕度優先原理，通過動態平衡電動調節閥和DDC等自控產品，實行自動監控，滿足室內恒溫恒濕的同時，避免了冷熱抵消的能源浪費，從而達到節約能源的目的。
　　2.干盤管節能。在夏季工況，將新風通過新風機組內多排表冷盤管集中降溫除濕處理，確保處理過的新風的送風焓值不大于手術室內設定值。過干的新風可以抵消室內的散濕，循環機組只須承擔室內顯熱負荷，使機組盤管趨向于干盤管方式運行，避免產生大量冷凝水的同時也避免了傳統恒溫恒濕處理方式中的大量冷熱量抵消，整體能耗大大降低。
　　3.變頻節能。空調機組采用變頻器實現無極變速調節。循環機組是按變風量系統設計，而按定風量系統運行。循環機組運行初期，由于各級過濾器阻力較小，送風機在系統較低阻力下運行，其出風量遠遠超過設計風量。隨著各級過濾器阻力的增加，送風機的送風量會逐漸減少。所以循環機組的運行是根據送風管的動壓（送風量）由變頻器控制送風機變速運行，在確保潔凈區潔凈所必須循環風量的同時，做到節能、經濟合理運行。出風管上設動壓（風量）傳感器，以此信號作為變頻器控風機運行的主控參數。新風機組采用無級變頻風機，自動監測和控制新風機組的頻率，滿足各潔凈室使用的新風量要求。通過DDC控制輸出不同的電壓（0～10V）給新風機組控制的變頻器，控制新風機組風機風速，滿足不同情況下的新風量要求，從而達到節約能源的目的。 　　4.送風天花高效過濾器采用折疊布置形式節能。增大高效過濾器的過流面積，降低系統阻力，相應可降低選用機電功率，節約運行費用。
　　5.過濾器超低阻力技術節能。凈化區域內所有回風口安裝超低阻高中效過濾器，降低系統運行阻力，機組電機功率減小，節約運行費用。
　　6.機組防冷橋結構技術節能。減少冷熱損失，節約能源消耗。
　　二、中央空調自動監控系統
　　潔凈手術部作為醫院中的重要區域，由于其建筑功能和空調系統工藝的特殊要求，為之服務的自動控制系統要更符合其特點和具有人性化。
　　（一）系統特點
　　系統對手術部內的中央空調、冷水機組、新排風系統、照明與配電系統、給排水與換熱站、動力站動力設備等各種設備進行集中管理及分散控制，使用戶通過現代化的管理方式，在滿足環境工藝技術參數的各項要求的同時，提高效率，節約能源，降低運行費用。
　　現場控制器自動監測室內溫度、濕度、正壓值、組合式空調器風機啟/停狀態、初效過濾器堵塞狀態、中（高）效過濾器堵塞狀態。
　　組合式空調器有任何異常狀態，系統均視為故障訊號，并立即報警，報警包括：過濾器阻塞報警、室內溫度超限報警、室內濕度超限報警、風機狀態異常報警、風機啟動失敗報警等。
　　整個空調控制系統與風機聯鎖，當風機啟動時，控制系統啟動；電動水閥與風機連鎖，當風機停機時，相應閥門關閉；加濕器與風機聯鎖，當風機停機時，加濕器相應閥門關閉；電加熱與風機連鎖，當風機停機時，電加熱停止工作；自動門與排風機組聯鎖，開門時，排風自動關閉。
　　（二）控制過程
　　當系統使用時，其所屬的新風電動雙位機械式定風量閥打開到最大新風量位置，機組送風機變頻到所需風量，排風機啟動，該系統處于工作狀態。
　　系統回風主管上安裝溫濕度傳感器，用于檢測系統平均溫濕度，以此信號作為DDC控制機組比例積分電動冰水閥、比例積分電動熱水閥和電極式加濕器工作運行的主控參數。
　　空氣處理機組夏季模式為干工況運行模式，盤管冰水制冷降溫和熱水加熱升溫；冬季模式為熱水加熱和加濕。
　　粗、中、高效各級過濾器均配有壓差報警開關。報警信號送至情報面板和DDC。
　　循環空氣處理機組采用變頻器實現無極變速調節。
　　循環空氣處理機組新風管上設置電動雙位機械式定風量閥。系統開，電動雙位機械式定風量閥自動調節到最大新風量位置，滿足系統運行所需的最大新風量；系統關，電動雙位機械式定風量閥關到最小新風量位置，滿足室內正壓值。
