潔凈手術部空氣處理的節能設計

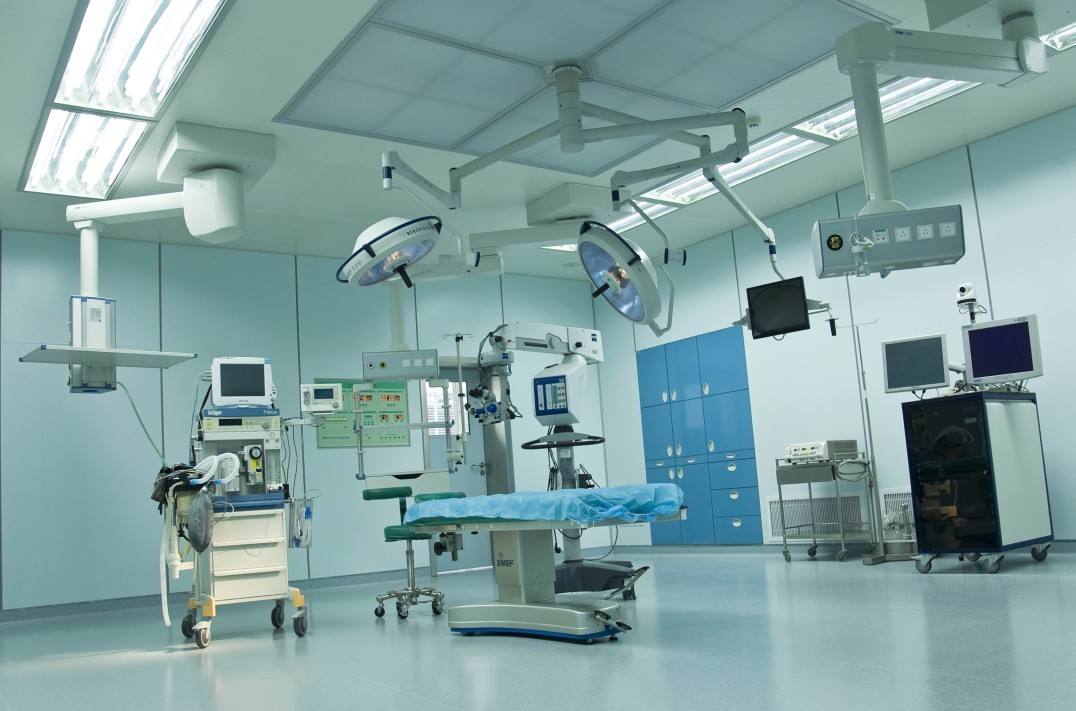

2. 潔凈手術部空調的主要特點

2.1 潔凈手術部空調的設計參數和精度要求

受傳統的工業凈化空調和工藝空調要求恒溫恒濕的影響，往往過分強調潔凈手術部空調設計參數的控制精度。但是潔凈手術部空調是生物凈化空調，與工業凈化空調和傳統的工藝空調都有很大的區別，其工藝的主要保護對象是手術病人，更具體地說是手術切口，因此對溫濕度的精度要求一般并不太高，而《規范》對潔凈手術部用房的溫度和相對濕度的設計范圍分別為22~25℃和35~60%.

2.2 潔凈手術部的空調負荷特點

潔凈手術部的熱濕負荷比較穩定。從建筑的布置上來看，除清潔走廊外，潔凈手術部的大部分區域一般都沒有直接的外圍護結構，其室內熱濕負荷幾乎不受室外氣候條件的影響，人員和醫療用電設備是室內熱濕負荷的主要影響因素。

2.3 潔凈手術部的送風量特點

為了滿足潔凈度的要求，潔凈手術部對不同級別的潔凈區域的送風量有嚴格要求。送風量比普通的舒適性空調大很多，并且要求送風量固定不變，送風溫差由送風量和室內熱濕負荷決定，一般比普通的舒適性空調小很多。

3 現有的潔凈手術部空氣處理方案

目前較為常用的手術部空氣處理方案按照循環機組的回風次數可分為一次回風和二次回風（或旁通）兩類。如果再結合各空氣處理段的不同組合排序，其種類可達到數十種之多。限于篇幅和方便上下文的方案作比較，本文以某醫院I級手術室為例，主要介紹現在最常用的一次回風處理方式，其設計參數如表一中手術室1 所示，其流程圖如圖一所示，空氣處理焓濕圖如圖三A）和圖四A）所示。以夏季工況為例，先將新風集中處理到室內等焓點LW，與回風混合后處理至L點，然后加熱至K點，經風機升溫至O點送入室內。由于I級手術室送風量很大，送風溫差很小，因此從L點到K點需要大量的再熱量，產生嚴重的冷熱抵消。

針對I級手術室系統的嚴重冷熱抵消，也有個別凈化工程公司嘗試在I級手術室中使用二次回風，但終因控制方式不合理或控制系統復雜而難以實現，結果沒有得到廣泛應用。也有人提出用新風承擔室內濕負荷來避免再熱帶來的冷熱抵消，又可以使循環機組實現干工況運行的解決方案。這種思路從理論上可以實現，但在實際工程中卻很難行得通：由于手術部中往往是多個手術室循環機組共用一個新風機組，在這種情況下，無法通過調節新風處理參數來適用個別手術室濕負荷增加產生的波動。定新風量因為無法預知濕負荷增加量而無法實現；變新風量勢必導致自控系統復雜。另外，由于要求的供水溫度過低等原因很難實現循環機組的絕對干工況運行。

4 固定二次回風的潔凈手術部空氣處理方案

針對以上情況，本文提出在潔凈手術部空氣處理過程中采用固定二次回風量的二次回風系統，其流程圖如圖二所示，空氣處理焓濕圖如圖三B）和圖四B）所示。這樣按照實際熱濕處理所需要的回風量來確定一次回風量，并全年固定此風量不變，既避免了大量的冷熱抵消，又利于控制。同時，由于經過冷、熱盤管的空氣迎面風速大大降低，有利于熱濕處理。循環機組的新風和總的回風都固定不變，在二次回風支路上設定風量閥，既可以起到固定一次回風和二次回風量的作用，又利于一次回風和二次回風的阻力平衡。

手術室投入使用時，循環風機啟動，同時聯鎖開啟排風機、排風管和總回風管上的電動密閉閥。手術室不使用時，循環風機停止運轉，同時聯鎖關閉排風機、排風管和總回風管上的電動密閉閥。其空氣處理過程如下：

4.1 夏季工況（圖三B，設計工況）
